一、用途：
铝合金时效热处理电阻炉是周期作业式电阻炉，主要供铝合金铸件淬火处理后时效处理用，也可供其它工件在低于300℃以下的空气中进行热处理用。
二、结构简介：

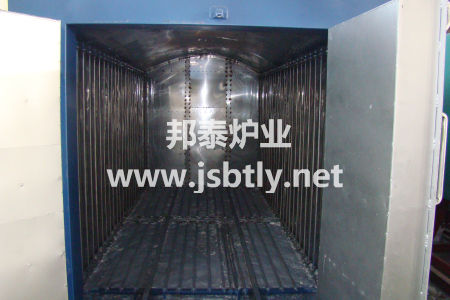

电炉结构由炉体、加热装置、控制系统等部分组成。
炉体外壳的框架采用型钢焊接成型，炉衬采用轻质耐火砖砌筑，加热元件采用腾空易传热电阻带持壁。内衬采用硅酸铝耐火纤维针刺棉作隔热和保温材料，降低炉壁温升。
装料筐与淬火炉通用。
炉盖采用钢材焊接作框架，外壁亦用冷轧钢板制作，内衬也采用硅酸铝耐火纤维针刺棉作隔热和保温材料。
炉盖有砂封刀，与炉体砂封槽吻合配套，有效保证炉内热量不外泄。
加热元件采用合金电阻带，分别布置在炉膛四周，材质为0Cr25AL5合金丝。使用寿命长。
为确保炉稳均匀性，电炉设有通风机装置（整套外购）和导风系统，通风机装置安放在炉体顶部，风扇采用1Cr18Ni9Ti耐热钢制作成离心式风叶。导风系统由导风板和挡风板组成，导风板装在炉膛顶部，上有导风槽。当开启风扇后，风从风扇甩出，经导风槽均匀吹到炉膛四周的加热元件上，经过挡风板下部的导风口吹到炉膛内，再从导风桶下部的导风口吸入风扇内，再甩出，如此往复循环，将加热元件产生的热量带入炉膛内，使工件受热均匀。
三、控制系统：
温控系统采用PID过零触发可控硅，上海国龙高精度智能表控温，该炉稳定性好，并采用中圆图自动记录温度和超温报警双重控制，确保工件不超温。
电炉各机械传动部分采用连锁控制和操作。
|
